Gabinete KYN28A avançado para distribuição de alta tensão

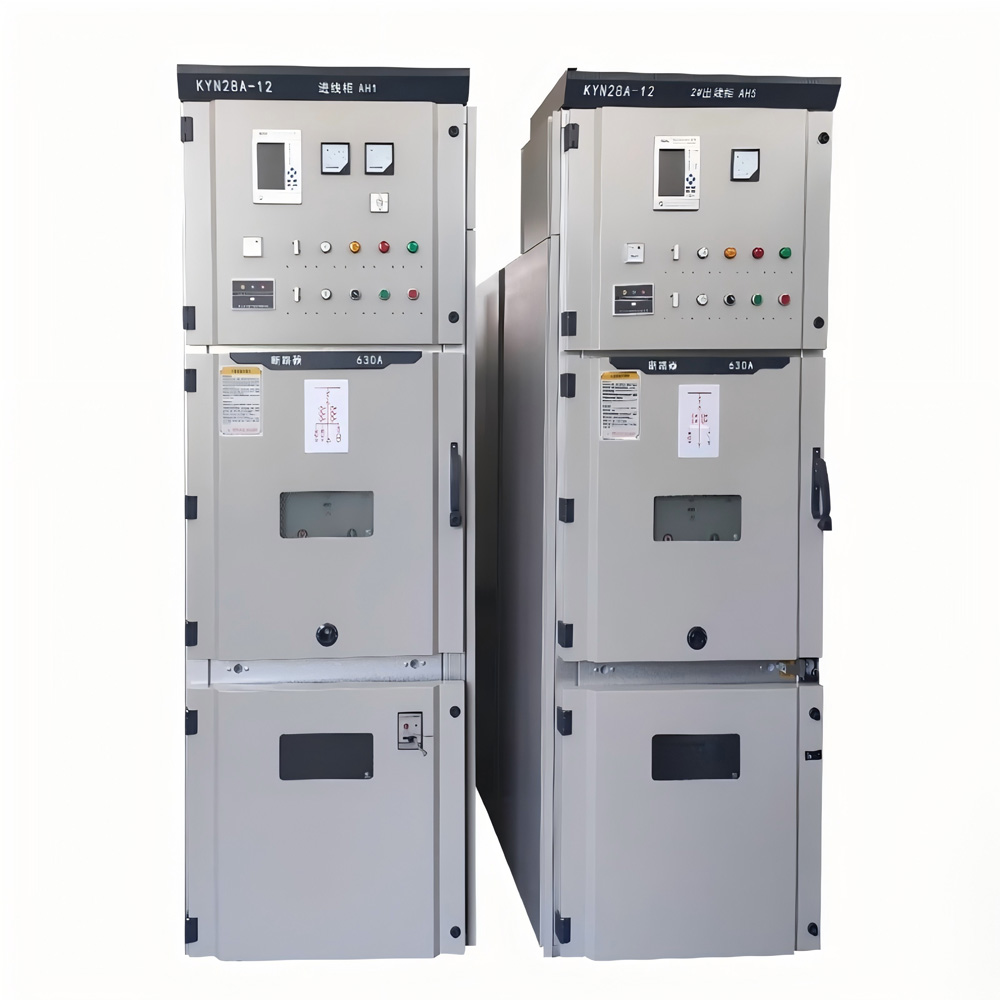

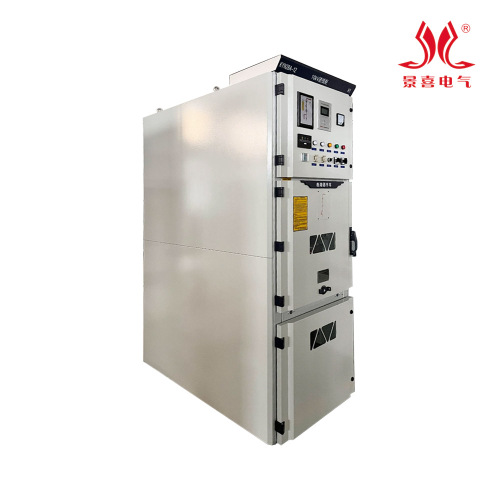

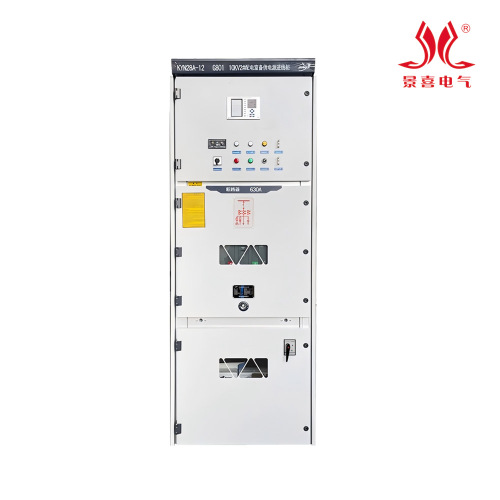

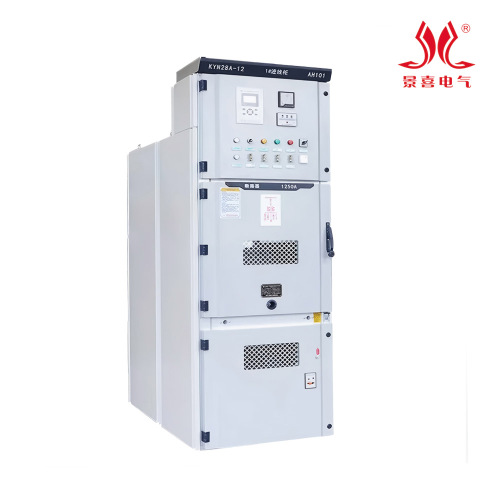

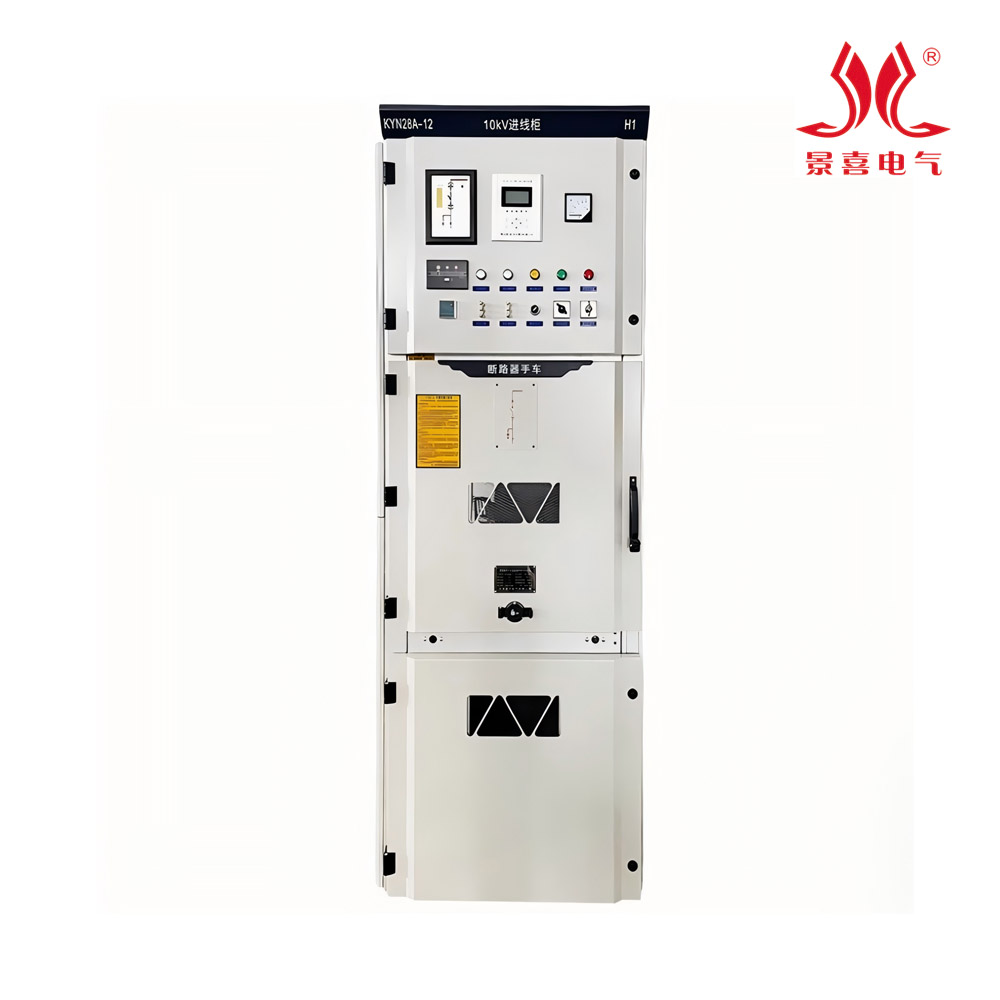

Gabinete de entrada KYN28A-12

O gabinete de entrada KYN28A-12 é um painel de distribuição de alta tensão montado centralmente blindado de metal CA interno projetado para sistemas de distribuição de energia em empresas industriais e de mineração, complexos comerciais, subestações, redes municipais de distribuição de energia e edifícios inteligentes, operando em uma tensão nominal CA trifásica de 12 kV e frequência nominal de 50 Hz. Ele lida principalmente com conexão de energia à rede, recepção de energia, controle de circuito, proteção contra sobrecarga e curto-circuito, bem como funções de medição de energia e monitoramento de sinal, servindo como o principal equipamento de distribuição integrado para a seção de entrada de energia em sistemas de distribuição de média tensão de 10 kV.

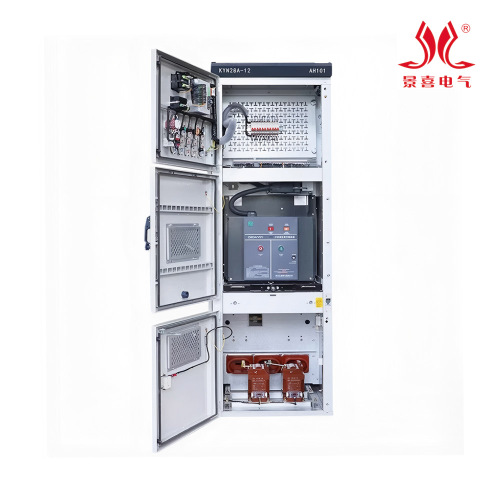

O gabinete é construído inteiramente com placas de aço revestidas de alumínio e zinco de alta qualidade, forjadas com precisão por meio de processos de dobra CNC. Sua montagem depende exclusivamente de conexões aparafusadas sem soldagem, garantindo excepcional resistência mecânica, resistência à deformação e superior proteção contra corrosão e ferrugem, além de apresentar aparência limpa e profissional. A caixa do equipamento atinge uma classificação de proteção IP4X, com cada compartimento funcional atendendo aos padrões IP2X. O gabinete é meticulosamente dividido em quatro câmaras independentes: sala de barramentos, sala de disjuntores, sala de cabos e sala de relés/instrumentos, todas completamente isoladas por divisórias metálicas. Equipado com canais e dispositivos dedicados de alívio de pressão superior, o sistema dissipa rapidamente a pressão durante falhas de arco interno, evitando efetivamente a propagação de falhas e melhorando significativamente a segurança operacional.

Este gabinete apresenta uma estrutura isoskip padrão com um layout de barramento principal horizontal de cima para baixo, oferecendo um design elegante e racional que suporta instalação na parede e disposição costas com costas. A configuração flexível no local economiza espaço na sala de distribuição. O gabinete incorpora um mecanismo de carrinho padronizado montado centralmente, compatível com disjuntores a vácuo convencionais, como VS1 e ZN63. O carrinho oferece três modos de posicionamento – trabalho, teste e isolamento – com trilhos guia de precisão e rolamentos garantindo uma operação de deslizamento suave. Os carrinhos da mesma especificação apresentam alta intercambialidade, facilitando a manutenção e a substituição, ao mesmo tempo que reduzem significativamente a duração da falta de energia.

O layout do circuito primário foi projetado cientificamente, com folgas de isolamento entre as fases e o terra em conformidade com os padrões de segurança de alta tensão de 12 kV. Os barramentos principais e secundários são equipados com mangas termorretráteis isoladas com retardador de chama e componentes de isolamento compostos de alta resistência, garantindo desempenho de isolamento estável e confiável, juntamente com excelentes características de descarga parcial. O gabinete integra componentes primários principais, incluindo transformadores de corrente, transformadores de tensão, chaves de aterramento e barramentos do circuito principal. O sistema secundário incorpora dispositivos de proteção integrados baseados em microprocessadores, medidores de energia multifuncionais, chaves de transferência de controle, indicadores de sinal e circuitos de controle de armazenamento de energia, fornecendo proteção abrangente contra curtos-circuitos, sobrecargas, sobretensões, subtensões e falhas de aterramento em circuitos de entrada. Além disso, possui interfaces de comunicação inteligentes para telemetria, sinalização remota e controle remoto, permitindo a integração com sistemas de monitoramento de energia backend para atender aos requisitos de gerenciamento de automação de distribuição inteligente.

O equipamento é projetado e fabricado em estrita conformidade com GB3906, GB/T11022 e padrões industriais relevantes, apresentando um sistema de intertravamento mecânico abrangente e confiável de cinco prevenção que evita estruturalmente vários erros induzidos pelo homem - incluindo abertura/fechamento incorreto de disjuntores, empurrar/puxar carrinhos sob carga, fechamento energizado de chaves de aterramento, fonte de alimentação durante o fechamento da chave de aterramento e entrada acidental em compartimentos energizados. Com seu design altamente modular, desempenho elétrico estável, baixo ruído operacional, vida útil estendida sem manutenção e instalação/comissionamento simplificado, ele combina segurança, confiabilidade e compatibilidade inteligente, tornando-o o equipamento preferido mais amplamente adotado para painéis de entrada em novos projetos atuais de construção e expansão/distribuição de 10kV.

category	Details
Product overview	The indoor AC metal-armored central-mounted high-voltage incoming cabinet, with a rated voltage of 12 kV, is designed for power supply connection, energy distribution, and protection in 10 kV medium-voltage systems, serving as the core equipment for incoming lines in distribution systems.
Key Features	The aluminum-zinc coated sheet is CNC-molded and bolted together, with an IP4X protection rating. The compartments are independent and equipped with pressure relief devices. The busbars are arranged horizontally across the top, supporting wall-mounted or back-to-back installation for space efficiency. The centrally positioned trolley units are interchangeable, ensuring easy operation and convenient maintenance. The system features comprehensive five-prevention interlocks, reliable insulation, and supports intelligent monitoring.
Technical Parameters	Rated voltage: 12 kV Rated frequency: 50 Hz Rated current: 630 A to 4000 A Rated short-circuit breaking current: 20 kA to 50 kA Protection rating: IP4X (external cabinet) Power frequency withstand voltage: 42 kV; lightning impulse withstand voltage: 75 kV  Standard equipment: VS1 and VD4 vacuum circuit breakers, intelligent microcomputer integrated protection system, CT/PT, grounding switch, pressure relief device, and intelligent foundation monitoring interface
Applications	Widely used in 10kV medium-voltage power distribution systems for substations, industrial and mining enterprises, commercial complexes, smart buildings, and municipal power distribution networks.
