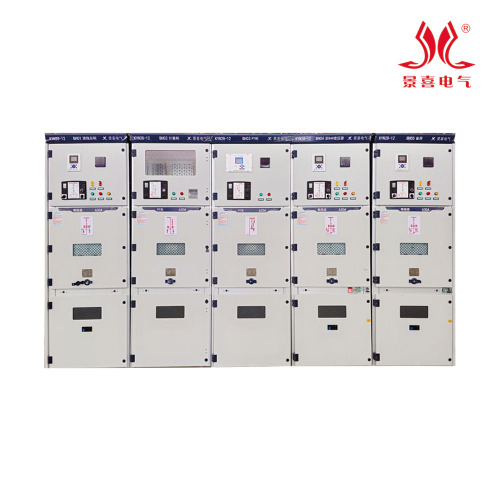

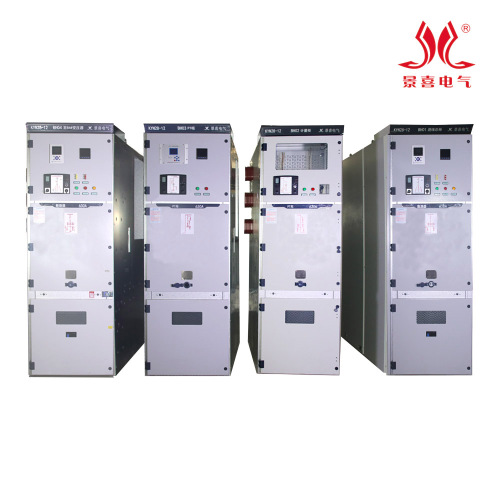

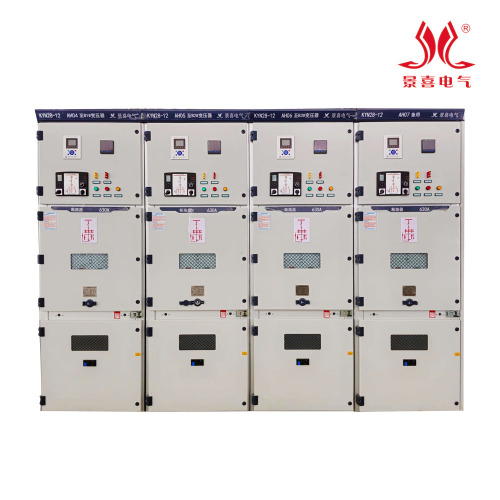

Quadro de distribuição de alta tensão da série KYN28

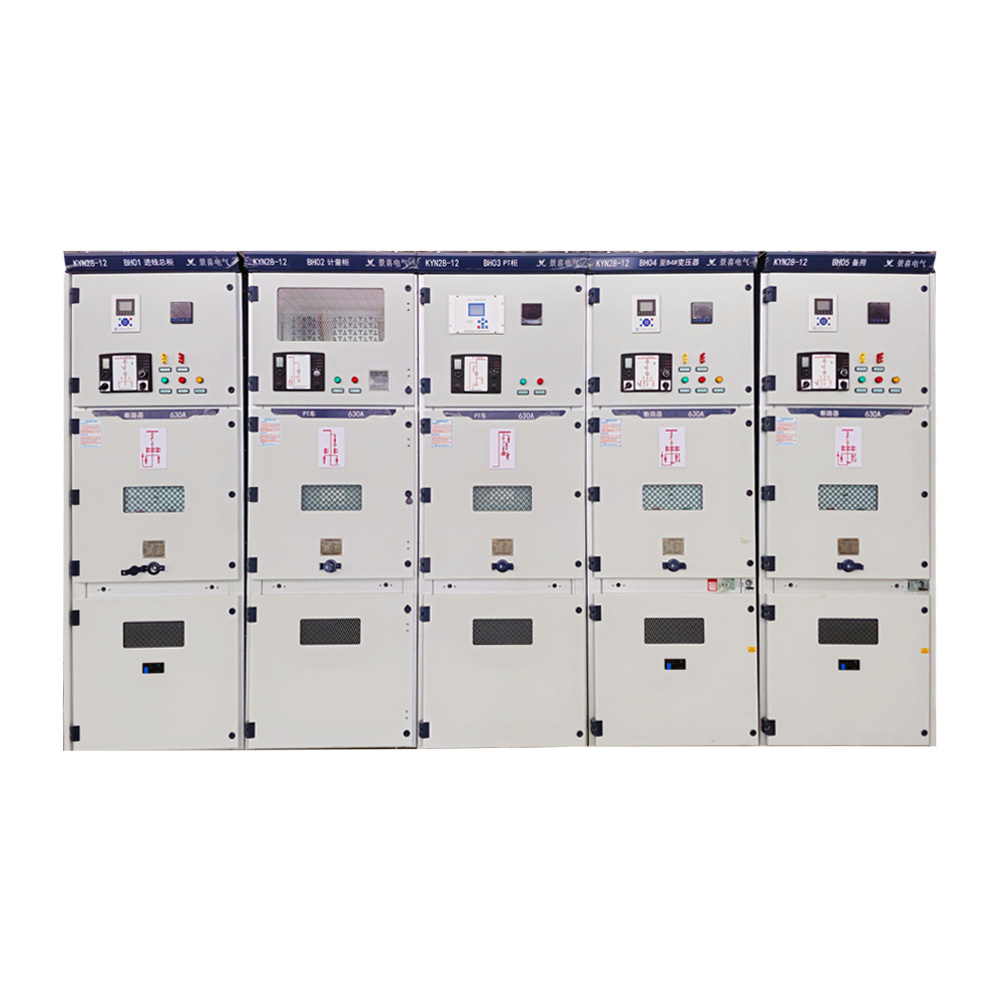

Painel de distribuição de alta tensão KYN28-12

O painel de alta tensão montado centralmente blindado de metal KYN28-12 foi projetado para sistemas de energia com tensão nominal de 12 kV e CA trifásica de 50 Hz. Usado principalmente para recepção, distribuição e proteção de controle de energia, ele encontra amplas aplicações em usinas de energia, subestações, empresas industriais e de mineração, parques industriais, edifícios altos e infraestrutura municipal, servindo como um dos principais equipamentos de distribuição em redes de distribuição de energia.

Este gabinete possui um sistema de intertravamento mecânico "Five Protection" abrangente, prevenindo efetivamente erros operacionais, como abertura/fechamento acidental de disjuntores, abertura/fechamento de chaves isolantes sob carga, conexão de fios de aterramento enquanto energizado, fechamento de circuitos com fios de aterramento presentes ou entrada em compartimentos energizados. Seu projeto estrutural racional e procedimentos operacionais padronizados facilitam a instalação, depuração e manutenção diária, melhorando significativamente a segurança operacional do sistema e a estabilidade da fonte de alimentação.

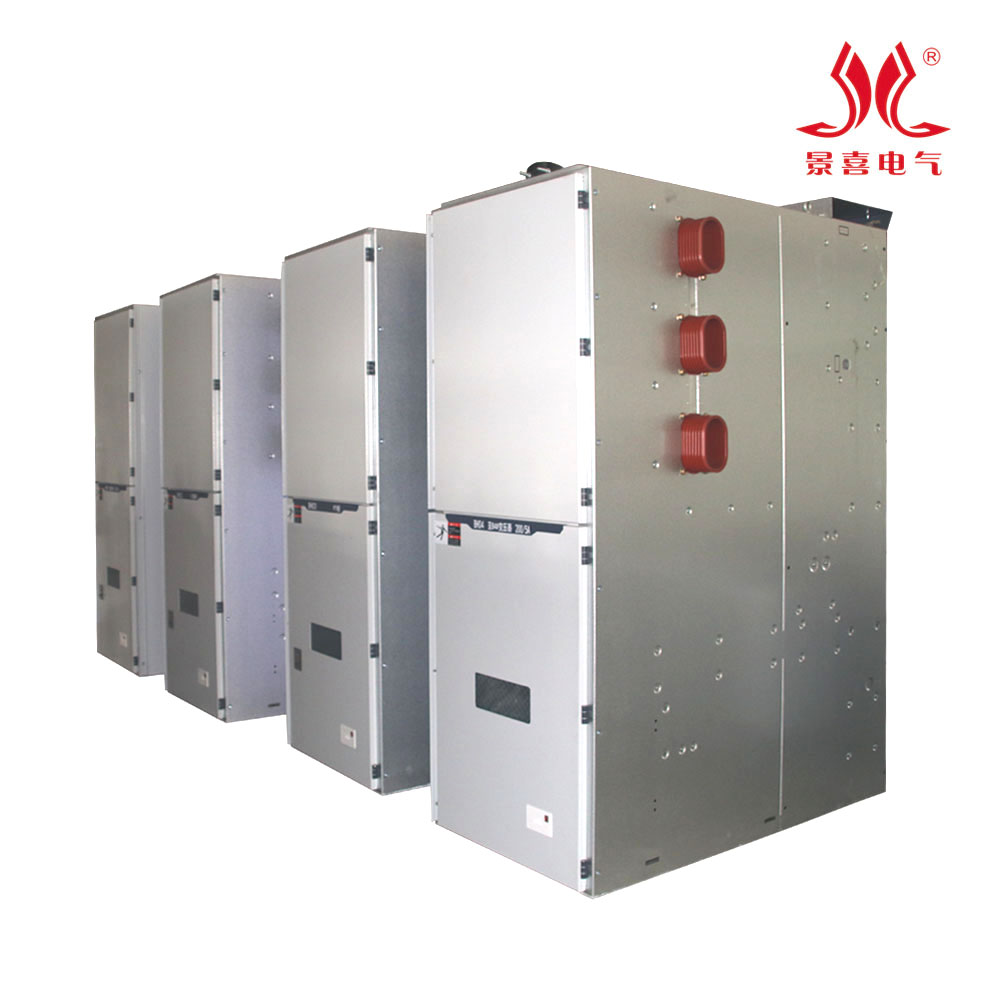

A caixa do gabinete é construída a partir de placas de aço revestidas de alumínio-zinco processadas com equipamento CNC e montadas modularmente, apresentando um design limpo e esteticamente agradável com classificação de proteção IP4X (caixa) / IP2X (compartimento do carro). Apresenta excelente resistência à corrosão e ao envelhecimento, tornando-o adequado para vários ambientes operacionais internos complexos. Os principais componentes dentro do gabinete incluem disjuntores a vácuo de alta qualidade, chaves seccionadoras, transformadores de corrente/tensão e peças isolantes, todos oferecendo desempenho de isolamento superior e uma corrente nominal de interrupção de curto-circuito de 25–31,5 kA, garantindo proteção robusta contra curto-circuito e estabilidade térmica dinâmica. O comutador emprega um design de carro retrátil montado centralmente com três posições operacionais (trabalho, teste e isolamento). Carros com a mesma especificação são altamente intercambiáveis, permitindo a rápida substituição por carros reserva durante falhas, reduzindo significativamente a duração da falta de energia para manutenção e aumentando a eficiência operacional.

O desempenho do produto está em total conformidade com os padrões nacionais, como GB 3906 "3,6 kV ~ 40,5 kV AC Equipamento de manobra e controle em metal" e DL/T 404 "3,6 kV ~ 40,5 kV AC Equipamento de manobra e controle em metal". Ele também suporta integração com sistemas de monitoramento de automação de energia, permitindo monitoramento remoto, aquisição de dados e alarmes de falhas, tornando-o altamente adequado para requisitos de transformação de redes inteligentes. O gabinete oferece configurações de fiação primária personalizáveis ​​para atender às necessidades de configuração personalizada de vários sistemas de distribuição, servindo como um componente chave para alcançar uma operação do sistema de distribuição altamente confiável e inteligente.
