Dados de teste falam: Desempenho elétrico e mecânico do barramento de grafeno

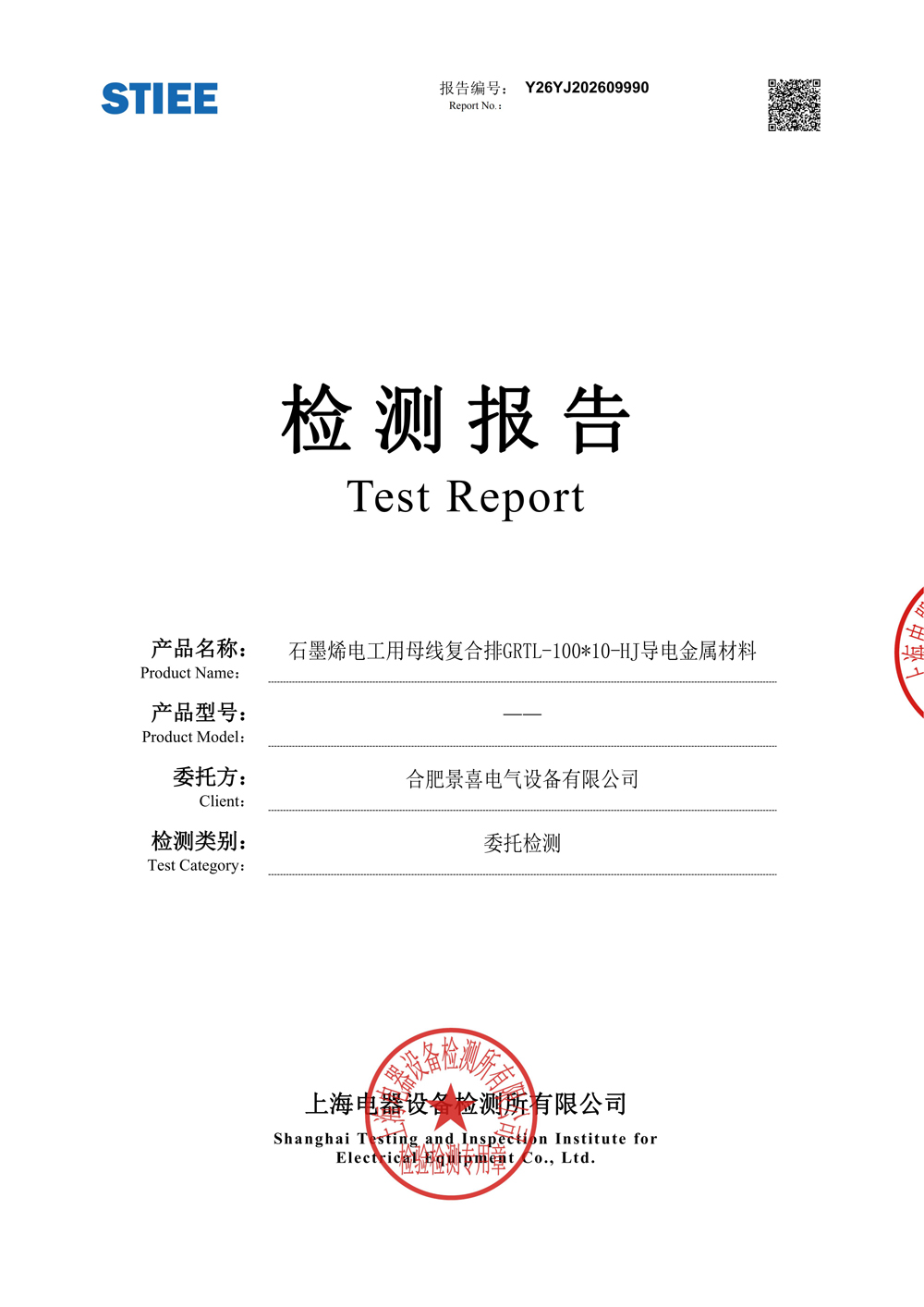

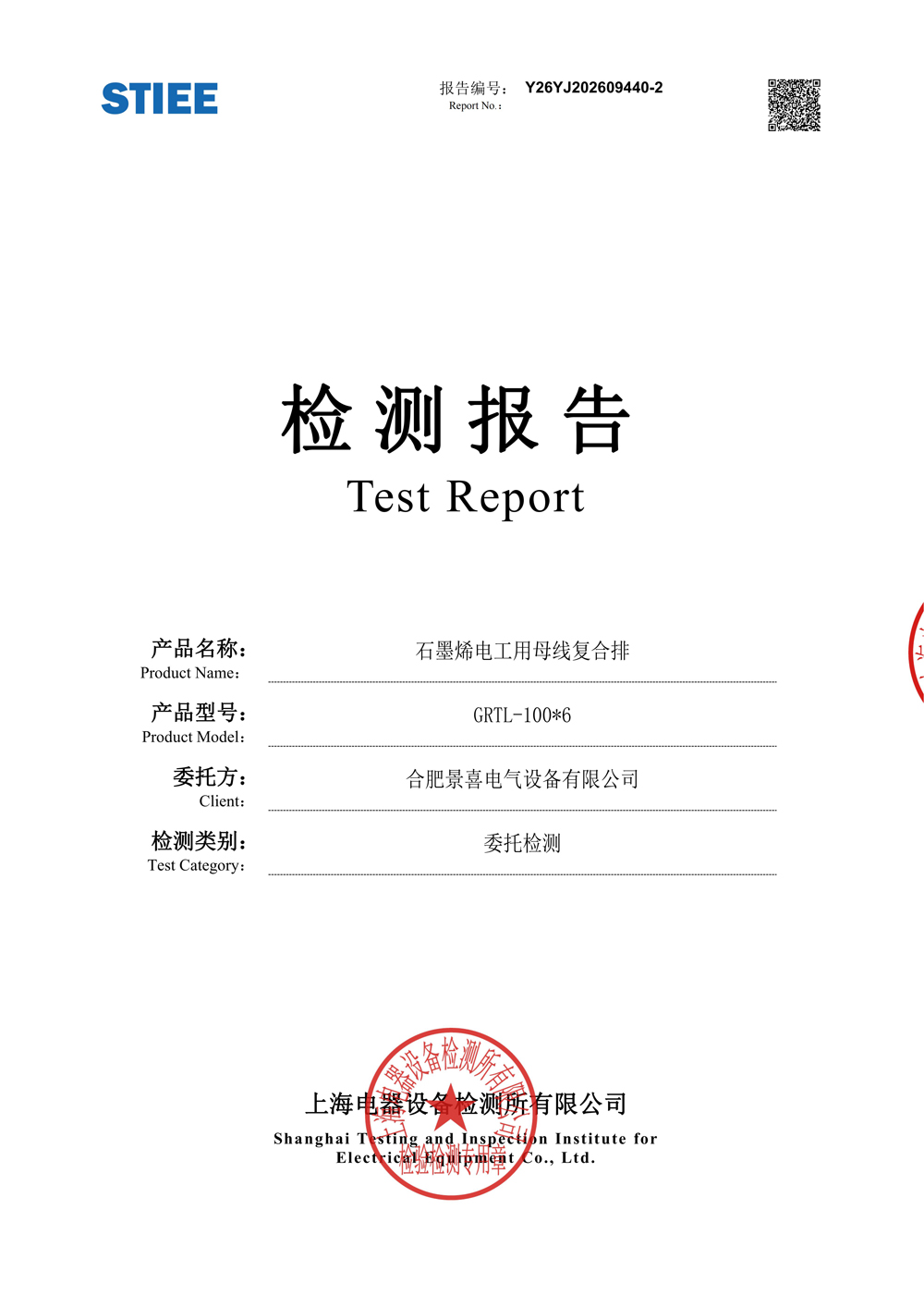

O barramento elétrico de grafeno Jingxi (GRTL-HJ) foi submetido a testes de aumento de temperatura para barramentos nus e barramentos revestidos de calor dentro de gabinetes fechados, testes mecânicos e testes de condutividade térmica por vários laboratórios terceirizados autorizados.

Capacidade de transporte de corrente (aumento de temperatura abaixo de 70K): barramento de grafeno 100×6, instalação horizontal a 25 ℃ ambiente: 1720A @70K. Barramento nu 100×10 dentro do gabinete fechado GCS: barra única 1750A, barras duplas 2500A, barras triplas 3150A @70K. Para substrato Gen-2 com revestimento de cobre-estanho mais tubo termorretrátil, barramentos triplos 100×10 dentro do gabinete fechado podem atingir 4000A @70K.

Destaques de desempenho mecânico: resistência à tração medida 83MPa, superior ao barramento de alumínio macio comum; taxa de alongamento de 42%, dentro da faixa do cobre macio; Dureza Vickers 46,8HV. Dobragem a frio de 180° sem rachaduras. Densidade do material ~2,8g/cm³, cerca de 31% de barramento de cobre (8,96g/cm³). Para amostras de 100 * 10 * 515 mm, o barramento de cobre pesa 4,5 kg, enquanto o barramento de grafeno pesa apenas 1,4 kg, reduzindo bastante a carga do gabinete.      Recurso exclusivo de condutividade térmica: temperaturas mais altas trazem maior condutividade térmica. Para metais convencionais como cobre e alumínio, a condutividade térmica diminui à medida que a temperatura aumenta. Para material eutético de grafeno carbono-alumínio: 341,73W/(m·K) @25℃, aumentando para 438,54W/(m·K) @150℃. Na alta temperatura operacional real, sua condutividade térmica supera o cobre puro. O material apresenta condução térmica isotrópica tridimensional.
